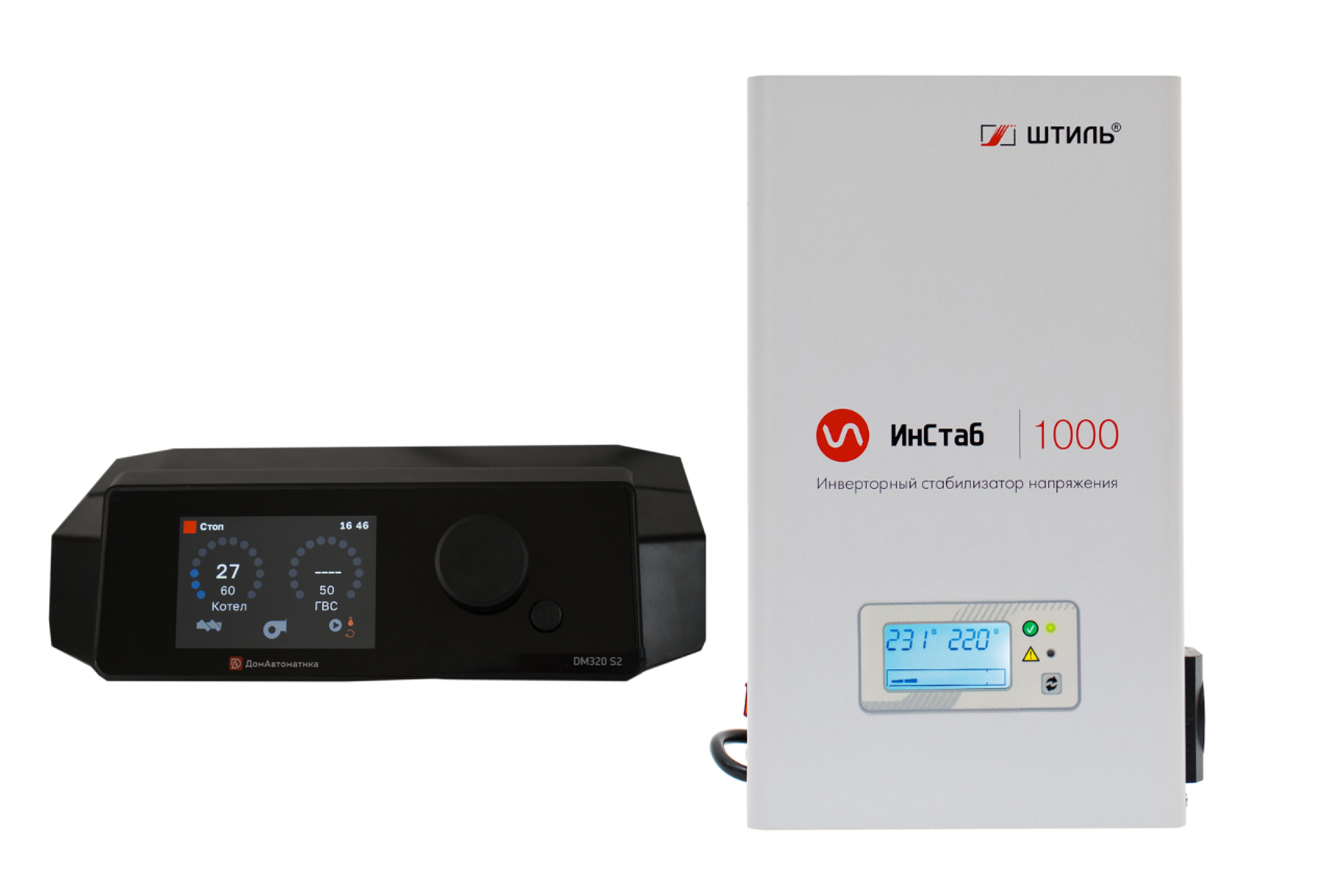

Комплект 320 S2 - Стабилизатор Штиль ИнСтаб IS1000 с контроллером DM320 S2
DM320 S2 Контроллер автоматического котла с автореверсом и поддержкой OpenTherm
Надежный и понятный контроллер для автоматического котла с бункером и шнеком
- 4 независимых контура: котловой, ЦО, ГВС, теплый пол
- Твердотельное реле
- Автореверс шнека при заклинивании с поддержкой TrueRMS
- Поддержка теплого пола через трехходовой клапан
- Обновление прошивки, загрузка данных в контроллер
- Поддержка датчиков улицы, дыма, обратки, шнека, ЦО, ГВС, теплого пола
- Поддержка цифровой шины OpenTherm
- Подключение комнатного термостата через протокол связи OpenTherm и управление с его помощью системой отопления через мобильное приложение, в том числе с использованием голосовых помощников
- Легкий монтаж и эксплуатация
DM320 S2 — это контроллер который вобрал в себя лучшее, что было в DM320, надежность и простоту эксплуатации в наших сибирских условиях.
Главными особенностями контроллера являются следующее:
Твердотельные реле, которые обеспечивают высокий ресурс и бесперебойную работу в течение всего жизненного цикла изделия.
Автореверс шнека с поддержкой TrueRMS, который точно измеряет ток не зависимо от уровня сетевого напряжения, позволяет точно настроить пороговый ток реверса - для защиты от заклинивания шнека и выхода из строя электродвигателя шнека в контроллере
Контроллер имеет цветной и понятный дисплей для легкой эксплуатации, мы уделили внимание людям с проблемами по зрению, поэтому все значки крупные и яркие. Проблем с настройкой не возникнет даже у пожилых людей.
До большинства важных параметров можно попасть несколькими нажатиями — это наша концепция, простота и надежность.
Контроллер в базовой своей настройке управляет одним контуром — котловым. В расширенной конфигурации поддерживает котловой контур, контур ЦО, контур ГВС и контур теплых полов через трехходовой клапан. Это позволяет строить на основе DM320 S2 продвинутые и технологичные котельные.
Контроллер поддерживает управление по цифровой шине OpenTherm, можно настраивать температуру любого контура, получать всю телеметрию с устройства и ошибки в процессе работы. Работа по шине OpenTherm позволяет подключать совместимые приборы от разных производителей, в том числе Алису от Яндекса и управлять вашим котлом и котельной голосом прямо из гостиной.
DM320 S2 это один из лучших контроллеров на рынке отопительной техники на территории Таможенного союза.
Основной задачей контроллера является поддержание заданной температуры теплоносителя и управление режимами горения твердотопливного котла.
Контроллер поддерживает 4 независимых контура: котловой контур, насос ЦО, насос ГВС и контур теплого пола. Любым из этих контуров можно управлять удалённо по OpenTherm через мобильное приложение.
Адаптивный режим AirFlow© - контроллер самостоятельно подстраивает количество подаваемого воздуха и объем топлива для поддержания заданной температуры и оптимального горения.
Контроллер поддерживает также протокол Modbus для промышленных сетей, имеет возможность быть подключённым к SCADA-системе.
Технические характеристики:
Габаритные размеры (без учета проводов), мм - 250х173х65
Масса контроллера (без учета проводов), кг, не более 0,55
Степень защиты корпуса - IP40
Напряжение питания, В - 230 ±5%
Потребляемая мощность, ВА, не более 6
Температура эксплуатации, °C от 0 до +40
Температура хранения, °C от -50 до 40
Максимальная выходная мощность канала «Шнек», Вт - 700
Максимальная выходная мощность канала «Вентилятор», Вт - 400
Максимальная выходная мощность канала «Насос котла»/ «Насос ЦО»/«Насос ГВС» - Вт - 100
Максимальная выходная мощность канала «Трехходовый клапан», Вт - 50
Суммарная долговременная мощность всех выходных каналов не может превышать 1100 Вт
Комплектация: контроллер, кабель OpenTherm, датчики и провода, фиксаторы с винтами, инструкция, винты-саморезы
Стабилизатор ШТИЛЬ ИнСтаб IS1000 инверторный (с двойным преобразованием) однофазный переменного напряжения (1000 ВА / 800 Вт)
Подходит для всех контроллеров котлов отопления производства ДомАвтоматика: KlimatPro, KlimatPro Max, Комплектам автоматики Turbosell и Turbosell Max, ECO100, ECO100 AUTO, ECO200, DM320, DM350
Предназначен для защиты оборудования, мощность которого не превышает 1000 ВA / 800 Вт - автоматика котлов, телевизоры, аудио-видео техника, компьютеры, факсимильные аппараты, офисные АТС, медицинское оборудование, прецизионные измерительные приборы и т.д.
Бестрансформаторная схема двойного преобразования напряжения (онлайн) на современных IGBT-транзисторах с микропроцессорным управлением.
Малый вес и габариты по сравнению с аналогами сопоставимой мощности.
Синусоидальная форма выходного напряжения.
Мгновенная реакция на изменение напряжения на входе. Отсутствие переходных процессов при скачках напряжения на входе.
Широкий диапазон напряжения на входе и высокая точность стабилизации на выходе.
Корректор мощности на входе. Независимо от характера нагрузки стабилизатор является для сети чисто активной нагрузкой и не вносит искажений в первичную сеть.
Полная электронная защита нагрузки и самого стабилизатора от короткого замыкания, перегрузки, пониженного и повышенного напряжения на входе, перегрева.
Фильтрация высокочастотных помех из первичной сети
Технические характеристики
- Активная мощность, кВт - 0,8
- Принцип стабилизации – инверторный (с двойным преобразованием)
- Способ установки - настенный
- Число фаз - 1 в 1
- Предельный диапазон входного напряжения, В - 90-310
- Номинальное выходное напряжение, В – 220
- Диапазон настройки выходного напряжения, В - 220-230 с шагом 1
- Точность стабилизации, % - ±2
- Быстродействие, мс - 0
- Форма выходного напряжения - чистая синусоида
- Максимальный выходной ток, А - 4,5
- Электронный автоматический байпас - да
- Степень защиты от пыли и влаги - IP20
