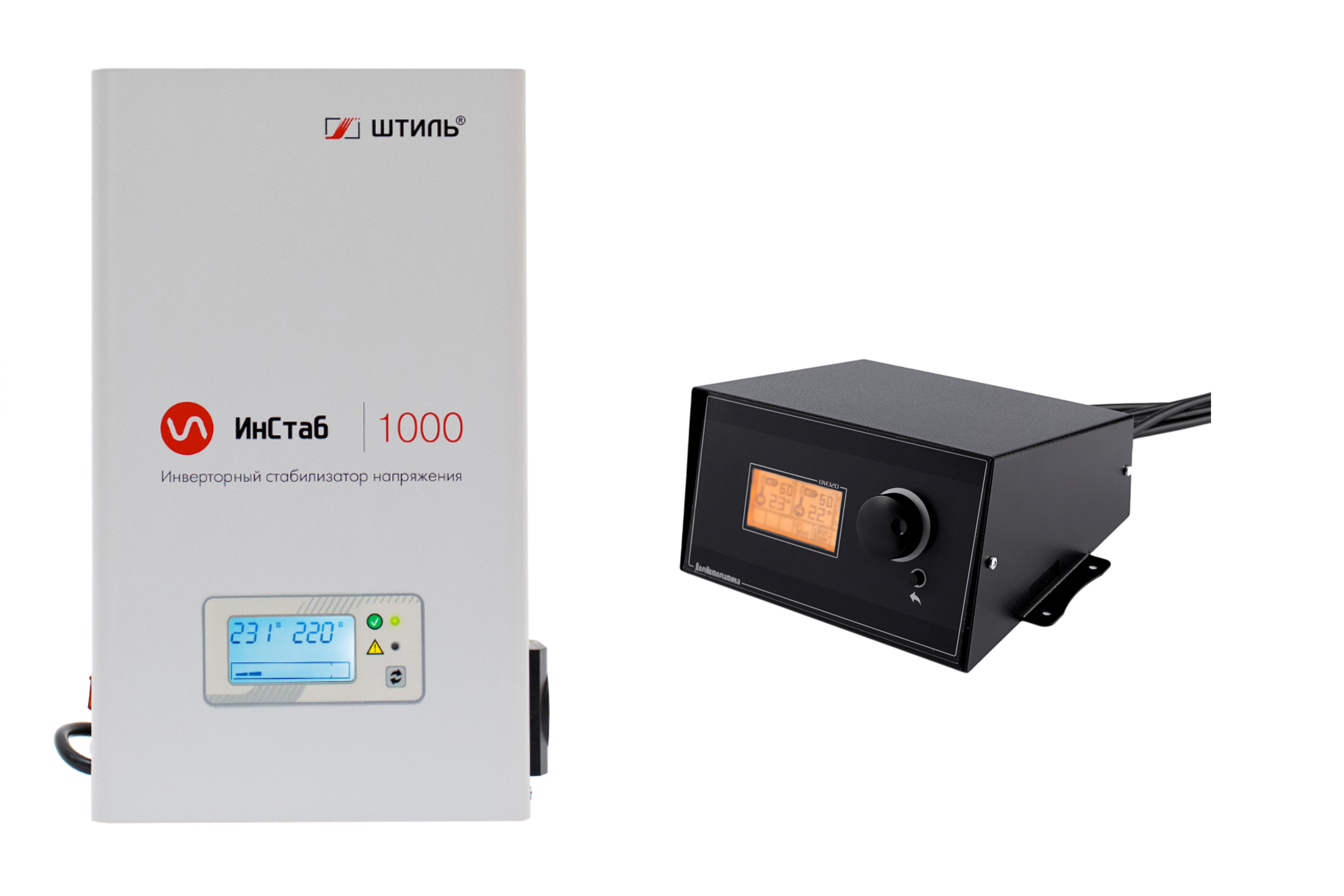

Комплект 320 - Стабилизатор Штиль ИнСтаб IS1000 с контроллером DM320
Контроллер DM320 для автоматического котла отопления с бункером и шнеком
- Управление системой отопления (ЦО)
- Управление горячим водоснабжением (ГВС)
- Реверс шнека по току перегрузки;
- Показывает уровень остатка топлива в бункере;
- Система мониторинга ошибок;
- Бортовой журнал ошибок;
- Алгоритм сжигания AirFlow;
- Подключение дополнительного датчика крышки бункера.
Контроллер управляет двухконтурными котлами отопления, то есть регулирует работу системы отопления (ЦО) и горячего водоснабжения (ГВС)
Так же у данной модели есть функция реверса шнека по току - когда на кромку одной из лопастей шнека попадает твердая фракция, то возникает резкий скачок потребления тока мотор-редуктором. DM320 в своем составе имеет высокоточный датчик тока, который измеряет потребление тока мотор-редуктора 5 раз в секунду и при превышении порогового значения запускает процедуру реверса. Благодаря реверсу твердая фракция проваливается с кромки, шнек расклинивает и мотор-редуктор не выходит из строя из-за перегрева. Функция реверса шнека дает уверенность, что котел не остановится из-за мелкого камушка, который вызвал заклинивание шнека.
Напряжение питания, В230
Максимальная потребляемая собственная мощность контроллера, Вт10
Степень защиты корпусаIP40
Диапазон измерения температуры датчиков ЦО/ГВС, Сº0-100
Диапазон настройки температуры ЦО/ГВС Сº45-85
Диапазон измерения датчика температуры дымогазов, Сº0-400
Диапазон измерения уличного датчика температуры, СºО -50 до +50
Максимальная мощность насосов ЦО/ГВС/вентилятора - 250 Вт
Максимальная мощность шнека, Вт700
Гарантийный срок работы - 2 года
Стабилизатор ШТИЛЬ ИнСтаб IS1000 инверторный (с двойным преобразованием) однофазный переменного напряжения (1000 ВА / 800 Вт)
Подходит для всех контроллеров котлов отопления производства ДомАвтоматика: KlimatPro, KlimatPro Max, Комплектам автоматики Turbosell и Turbosell Max, ECO100, ECO100 AUTO, ECO200, DM320, DM350
Предназначен для защиты оборудования, мощность которого не превышает 1000 ВA / 800 Вт - автоматика котлов, телевизоры, аудио-видео техника, компьютеры, факсимильные аппараты, офисные АТС, медицинское оборудование, прецизионные измерительные приборы и т.д.
Бестрансформаторная схема двойного преобразования напряжения (онлайн) на современных IGBT-транзисторах с микропроцессорным управлением.
Малый вес и габариты по сравнению с аналогами сопоставимой мощности.
Синусоидальная форма выходного напряжения.
Мгновенная реакция на изменение напряжения на входе. Отсутствие переходных процессов при скачках напряжения на входе.
Широкий диапазон напряжения на входе и высокая точность стабилизации на выходе.
Корректор мощности на входе. Независимо от характера нагрузки стабилизатор является для сети чисто активной нагрузкой и не вносит искажений в первичную сеть.
Полная электронная защита нагрузки и самого стабилизатора от короткого замыкания, перегрузки, пониженного и повышенного напряжения на входе, перегрева.
Фильтрация высокочастотных помех из первичной сети
Технические характеристики
- Активная мощность, кВт - 0,8
- Принцип стабилизации – инверторный (с двойным преобразованием)
- Способ установки - настенный
- Число фаз - 1 в 1
- Предельный диапазон входного напряжения, В - 90-310
- Номинальное выходное напряжение, В – 220
- Диапазон настройки выходного напряжения, В - 220-230 с шагом 1
- Точность стабилизации, % - ±2
- Быстродействие, мс - 0
- Форма выходного напряжения - чистая синусоида
- Максимальный выходной ток, А - 4,5
- Электронный автоматический байпас - да
- Степень защиты от пыли и влаги - IP20
