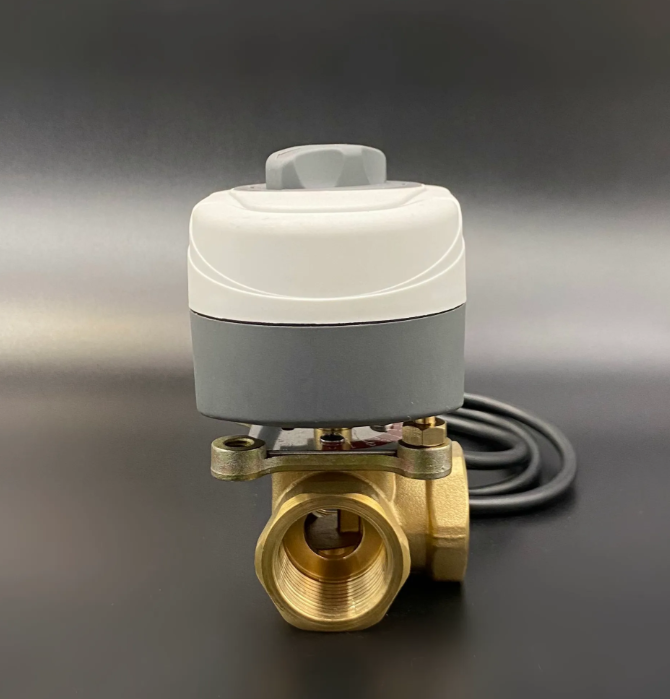

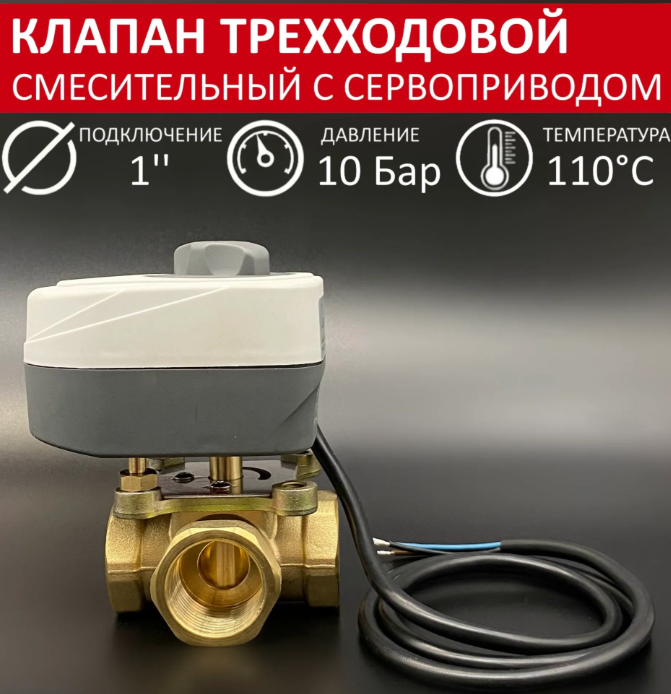

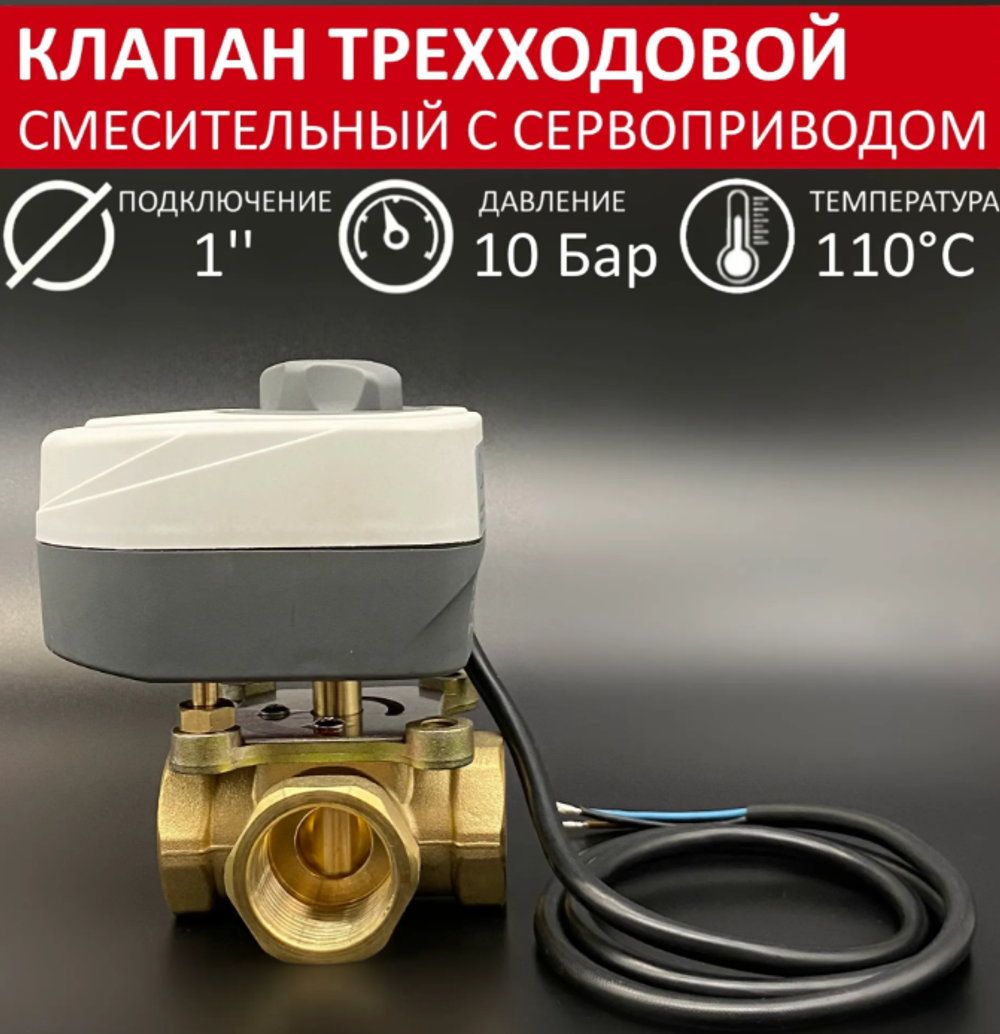

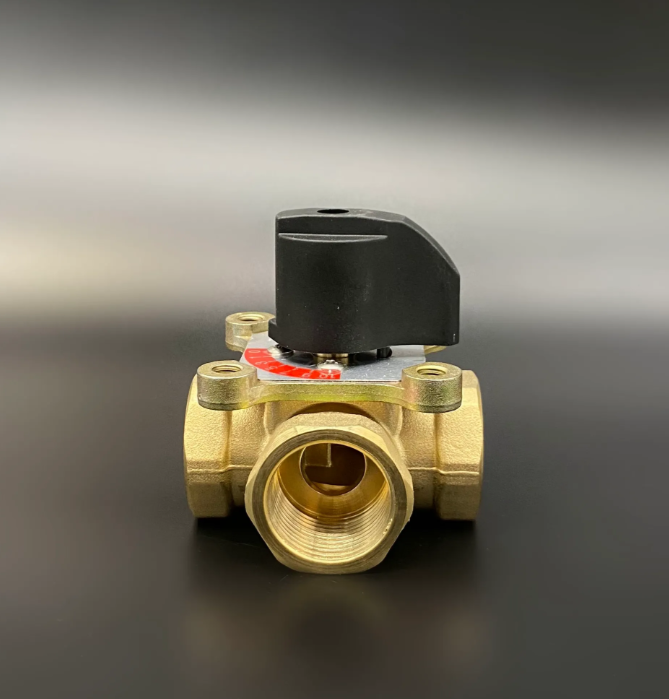

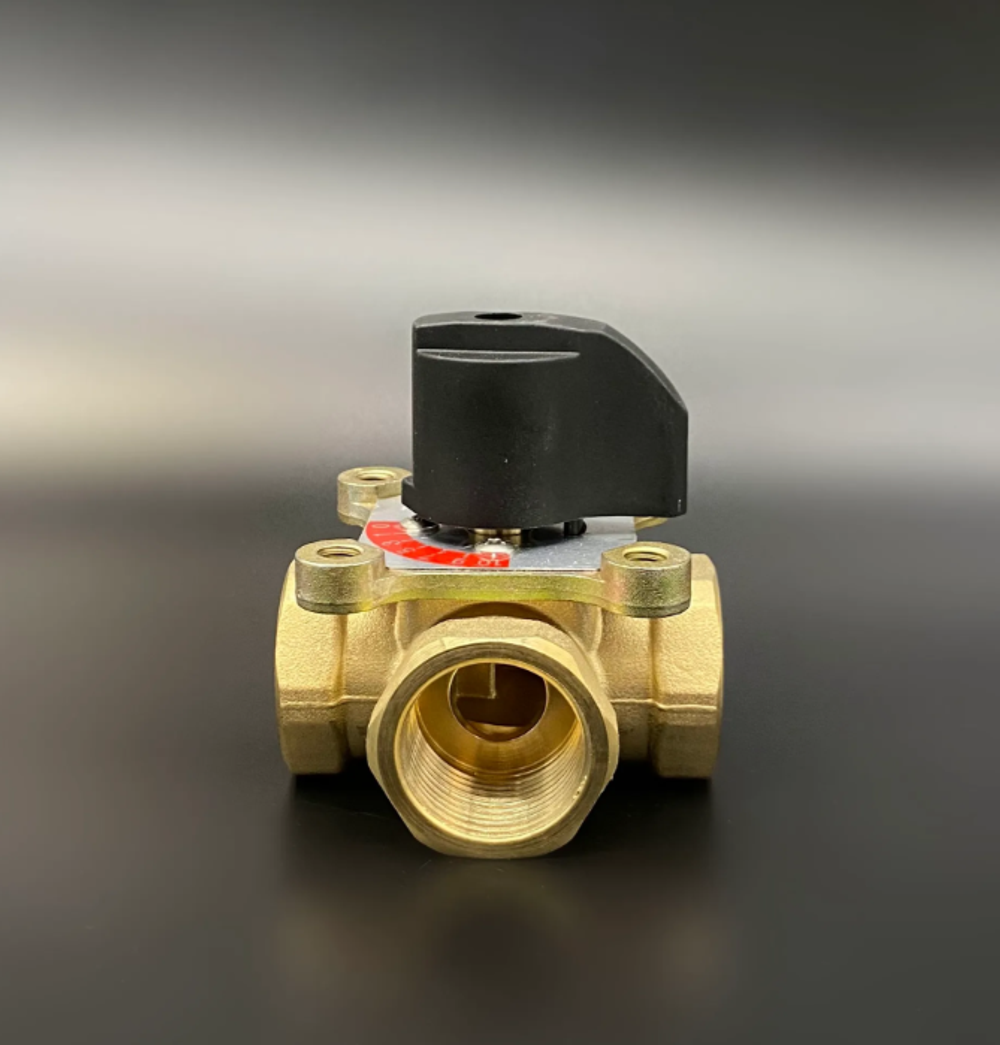

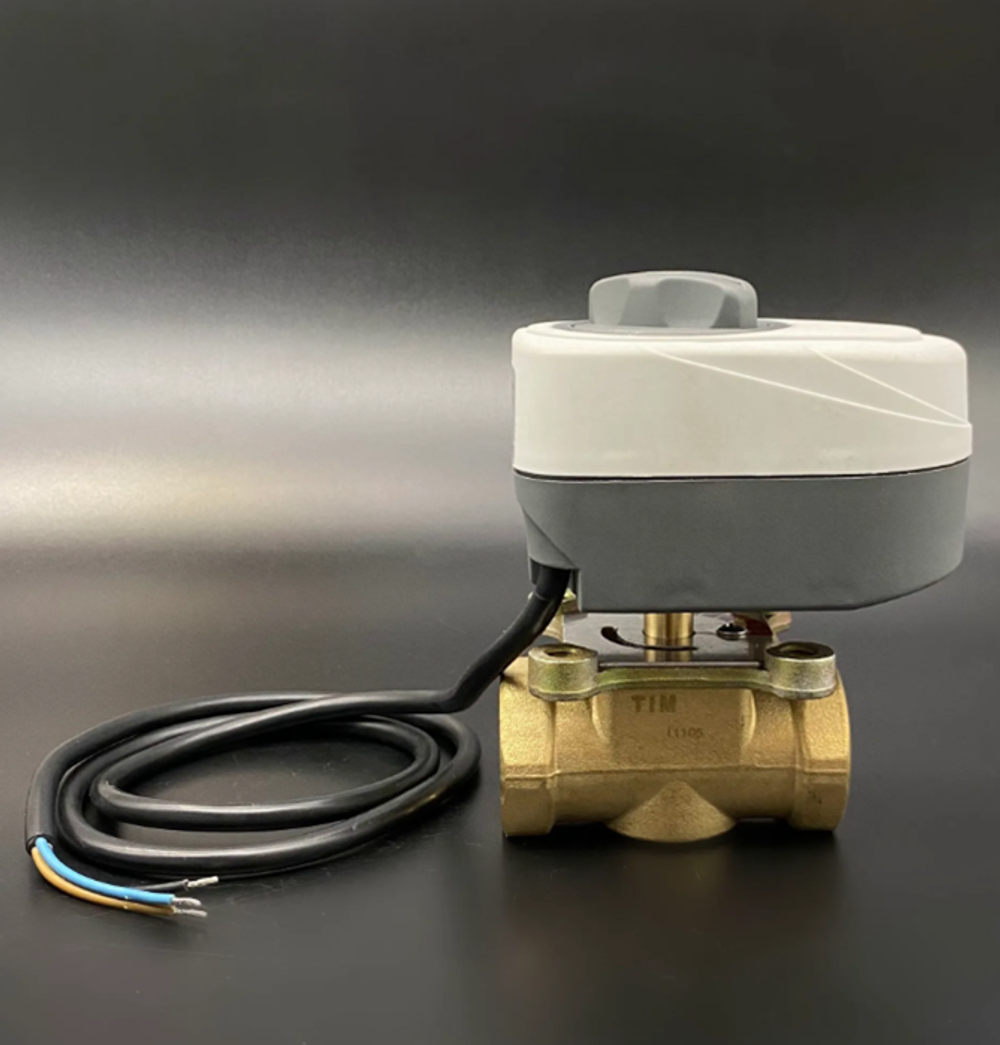

Поворотный регулирующий клапан предназначен для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах). Трёхходовые клапаны обычно используются как смесительные, но так же могут использоваться и как разделительные.
Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород. Максимальное содержание гликоля до 50%. Управление клапаном может осуществляться как вручную, так и с помощью электропривода с крутящим моментом не менее 5 Нм.
Технические характеристики:
• Номинальный размер DN: 25 мм
• Присоединительная резьба: 1" ВР
• Номинальное (условное) давление: 10 бар
• Крутящий момент (при номинальном давлении) DN 15-32- <3Нм; DN 40-50 <5Нм
• Максимальный перепад давления на клапане: 1 бар (смесительный) / 2 бар (разделительный)
• Температура рабочей среды: от –10°C до +110°C
• Температура рабочей среды (макс. временно) +130°С
• Пропускная способность Kvs, при Ар=1 бар: 10

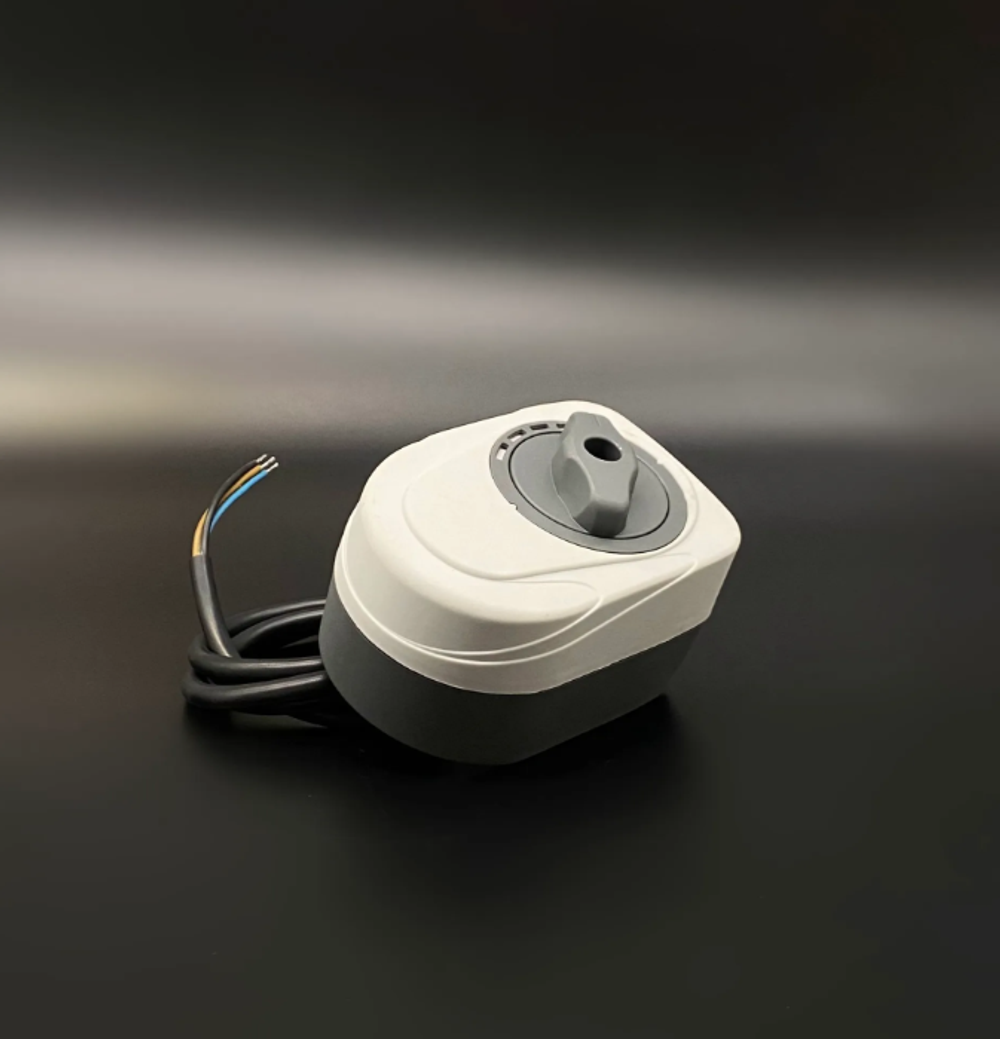

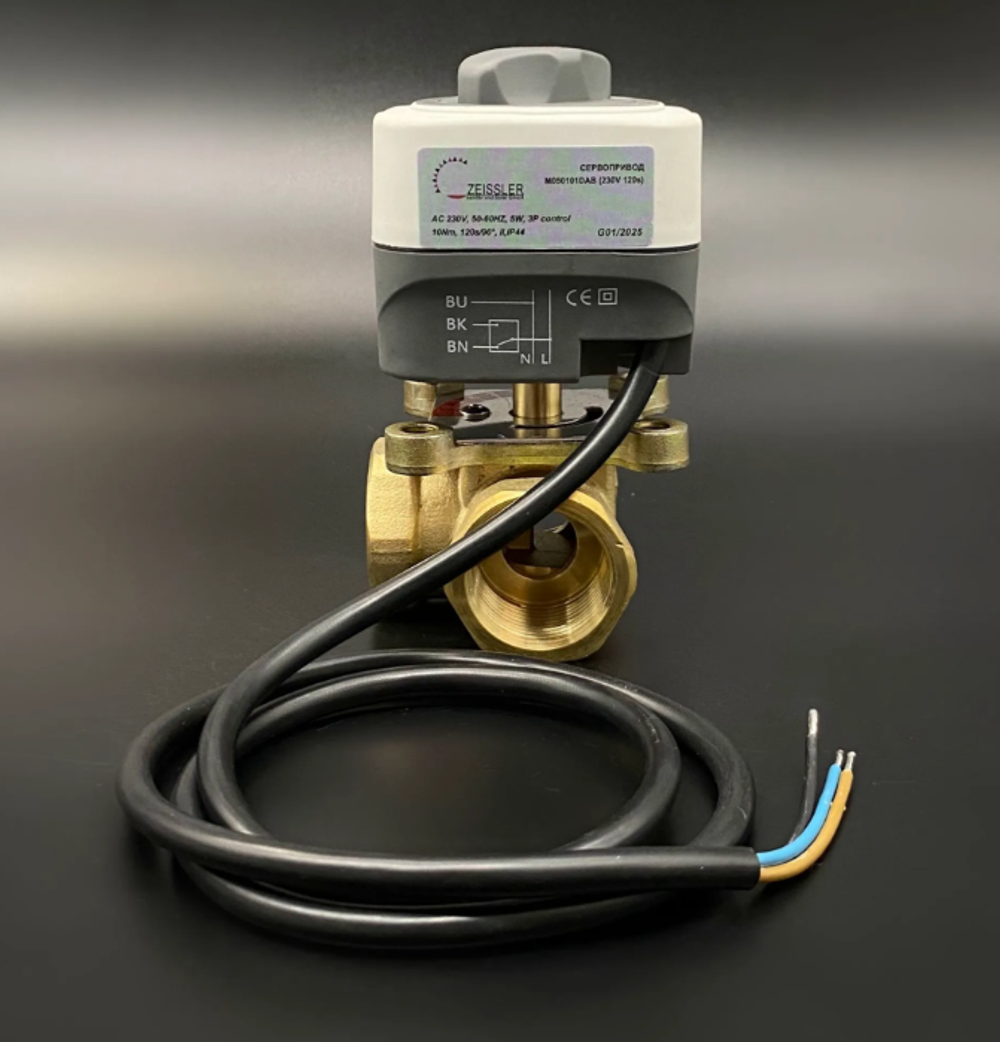

Компактный сервопривод для смесительных клапанов с регулировкой по трем точкам и вкл/выкл. Сервопривод предназначен для автоматического управления трех- и четырехходовыми смесительными клапанами и аналогичными им с помощью термостата или контролера. Возможно переключение на ручное управление.
Технические характеристики:
- Управление: импульсное.
- Напряжение питания: 220 В.
- Крутящий момент >10Nm
- Провод 1 метр
- Поглощающая мощность 4 VA
- Класс защиты II
- Температура воздуха: от -10 С до +55 С
- Степень защиты IP 44
- Скорость 90-120 s
- Угол вращения 90º
- Сигнал управления 3-х точечный
- Размер клапанов 1/2 - 3/4- "1" - 1"1/4 - 1"1/2 - "2"
Снабжен блокирующим винтом и штырем с движением против часовой стрелки.
• Привод подключается к клапану с помощью переходной втулки (входит в комплект поставки)
